有機廢氣通過引風機進入蓄熱室1吸熱

發布日期：2024-01-19瀏覽次數：

　石油化工業廢氣處理廢氣按生產行業可分為石油煉制廢氣、石油化工廢氣、合成纖維廢氣和石油化肥廢氣。

　　石油化工業廢氣要如何處理呢?常見的石油化工行業處理方法有：洗滌法、催化燃燒法、直接燃燒法、蓄熱式催化凈化、蓄熱式熱力氧化、UV光解法、活性炭吸附法、生物法等。

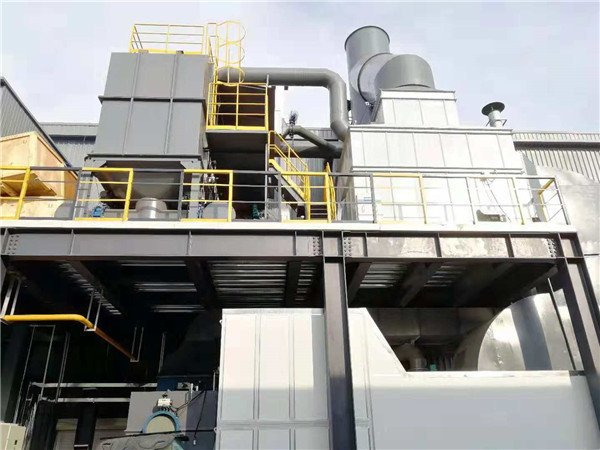

　　在某化工廠廢氣處理設備的設計安裝中，我們推薦使用rto蓄熱式氧化爐。其工作原理是：原理是在高溫下將可燃廢氣氧化成氧化物和水，凈化廢氣，并回收廢氣分解時所釋放出來的熱量，廢氣分解效率達到99%以上，熱回收效率達到95%以上。RTO主體結構由燃燒室、陶瓷填料床和切換閥等組成。

　　蓄熱式焚燒（RTO）工作原理

　　四大生產行業排放的廢氣按排放方式可分為：燃燒煙氣、生產工藝廢氣、火炬廢氣和無組織排放廢氣。對環境造成一定的污染。

　　二室RTO工作原理

　　有機廢氣通過引風機輸入蓄熱室1進行升溫，吸收蓄熱體中存儲的熱量，隨后進入焚燒室進一步燃燒，升溫至設定的溫度（760℃），在這個過程中有機成分被徹底分解為CO2和H2O。由于廢氣在蓄熱室1內吸收了上一循環回收的熱量，從而減少了燃料消耗。

　　處理過后的高溫廢氣進入蓄熱室2進行熱交換，熱量被蓄熱體吸收，隨后排放。而蓄熱室2存儲的熱量將可用于下個循環對新輸入的廢氣進行加熱。該過程完成后系統自動切換進氣和出氣閥門改變廢氣流向，使有機廢氣經由蓄熱室2進入，焚燒處理后由蓄熱室1熱交換后排放，如此交替切換持續運行。

　　三室RTO工作原理

　　有機廢氣通過引風機進入蓄熱室1吸熱，升溫后進入焚燒室中進一步加熱，使有機廢氣持續升溫直至有機成分徹底分解成CO2和H2O。由于廢氣在升溫過程中利用了蓄熱體回收的熱量，所以燃料消耗較少。廢氣經處理后離開燃燒室，進入蓄熱室2釋放熱量后排放，而蓄熱室2的蓄熱體吸熱后用于下個循環加熱新輸入的低溫廢氣。

與此同時，引入部分凈化后的氣體對蓄熱室3進行吹掃以備進行下一輪熱交換。該過程全部完成后切換進氣和出氣閥門，氣體由蓄熱室2進入，蓄熱室3排出，蓄熱室1進行吹掃；再接下來的循環則切換為由蓄熱室3進入，蓄熱室1排出，蓄熱室2進行吹掃，如此交替切換持續運行。此外，為了提高熱能利用率還可在RTO焚燒爐后設置換熱器加強余熱利用。

　　旋轉RTO工作原理

　　旋轉RTO的蓄熱體中設置分格板，將蓄熱體床層分為幾個獨立的扇形區。廢氣從底部經進氣分配器進入預熱區，使氣體溫度預熱到一定溫度后進入頂部的燃燒室，并完全氧化。凈化后的高溫氣體離開氧化室，進入冷卻區，將熱量傳給蓄熱體而氣體被冷卻，并通過氣體分配器排出。而冷卻區的陶瓷蓄熱體吸熱，“貯存”大量的熱量（用于下個循環加熱廢氣）。為防止未反應的廢氣隨蓄熱體的旋轉進入凈化氣出口去，當蓄熱體旋轉到凈化器出口區之前，設有一扇形區作為沖洗區。

　　通過蓄熱體的旋轉，蓄熱體被周期性的冷卻和加熱旋轉，如此不斷地交替進行。
